ako točím antény.
Približne v roku 1982 som si postavil na svojom novom QTH anténny systém spolu s rotátorom, ktorý spĺňal moje požiadavky.
Čiže dostatočný výkon a primeraná rýchlosť otáčania.
Ako základ som použil profesionálny výrobok s označením PK3K5H, ku ktorému som prišiel v tej dobe za lacný peniaz.
Je to prevodový komutátorový motor, ktorý v tom čase vyrábal MEZ Náchod.
Vyrába sa i dnes pod označením PK3K5H
K motoru som vyrobil triakový regulátor a tak som dosiahol čas otočenia o jednu otáčku v rozmedzí 6 - 30 sekúnd.
Ako indikáciu natočenia som použil letecký ruský selsyn /rx + tx/.
Stožiar som zhotovil z duralového materiálu o priemere 60 mm a celé som to ukotvil s medenými lanami / CYA 35/.
Celý systém vydržal dodnes. Menil som iba antény, keď sa niektoré dlhé antény vplyvom veľkého točivého momentu v polovičke lámali.
Ale to je už daň za pohotové natočenie...
;)
|
;)
|
;)
|
;)
|
;)
|

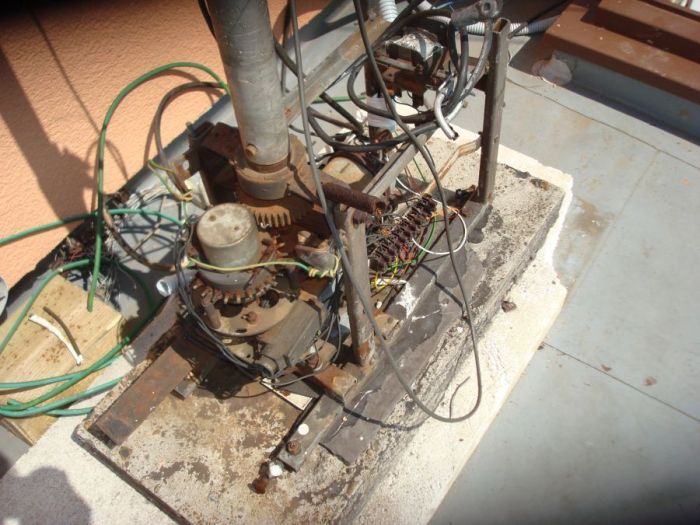

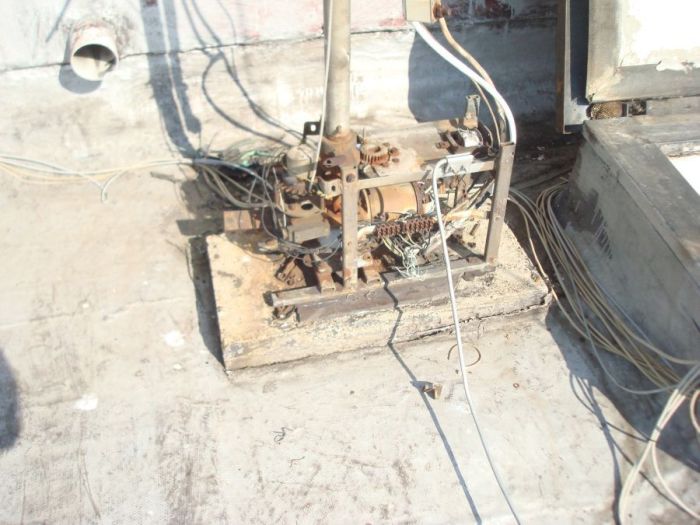

| takto vyzeral rotátor po 30. rokoch na daždi, slnku a mraze /stále funkčný/ |

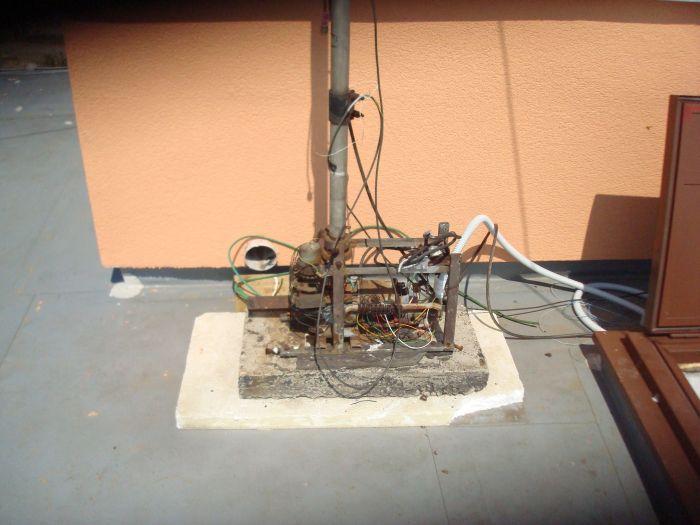

už na vynovenej streche | ale stále ošarpaný | ako keby nemal gazdu... | až jedného dňa prestal ukazovať polohu natočenia |
;)
|
;)
|
;)
|
;)
|
;)
|

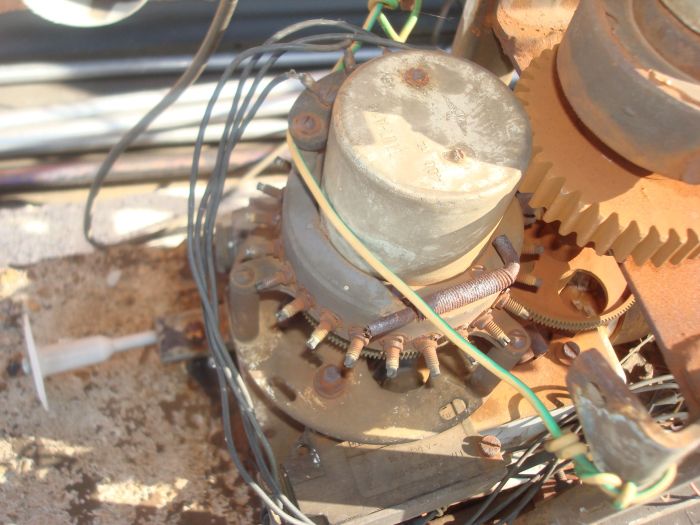

| selsyn odišiel do večných lovíšť |

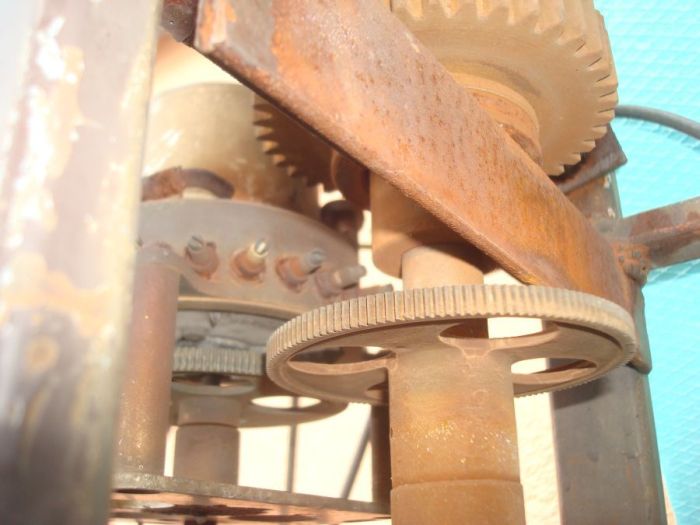

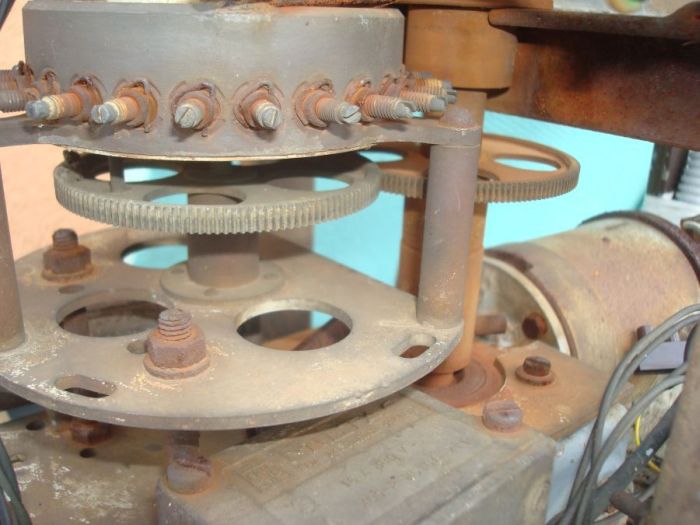

detail | anténa sa točila do neznáma Na otočnom stožiari 16 el. yagi /432 MHz/. Na pevnom stožiari 5 el. yagi /50 MHz/ |

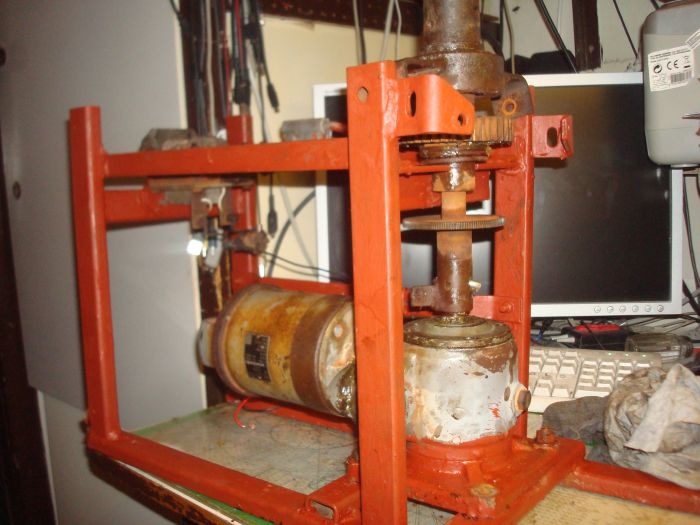

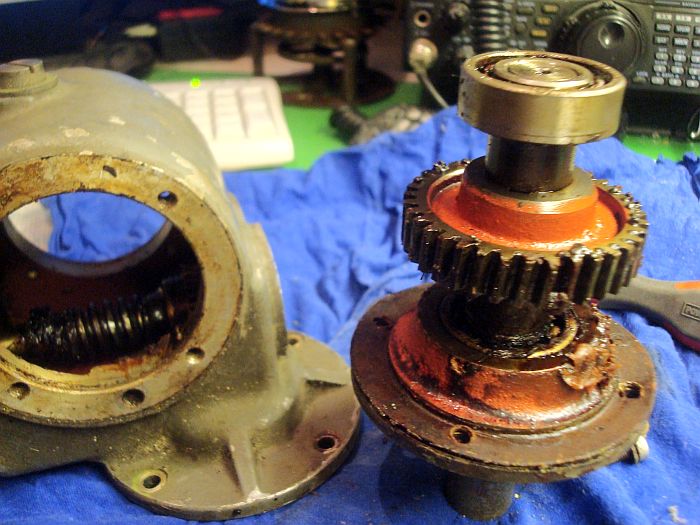

u pána doktora na stole | údržbu dostala aj prevodovka |
;)
|
;)
|
;)
|
;)
|
;)
|

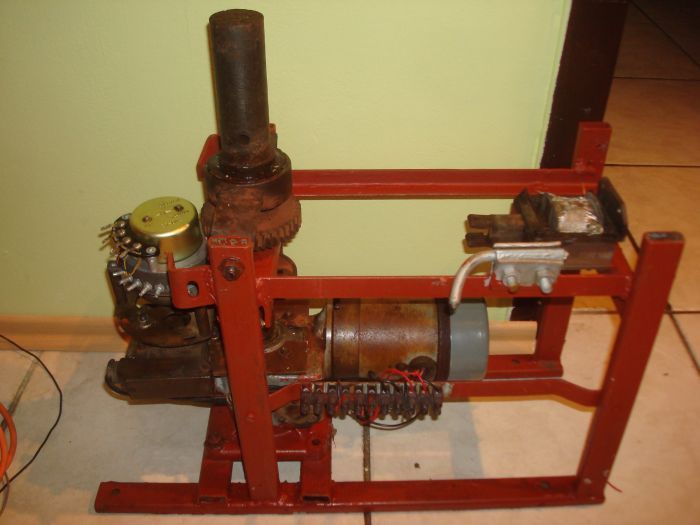

| pripravený na presun na strechu |

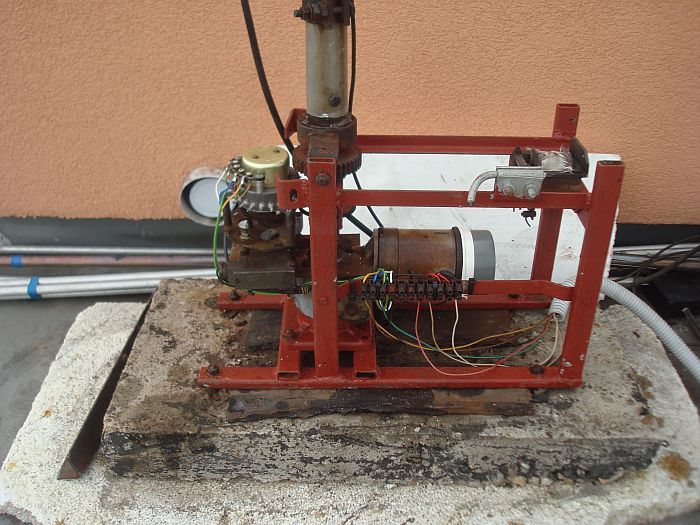

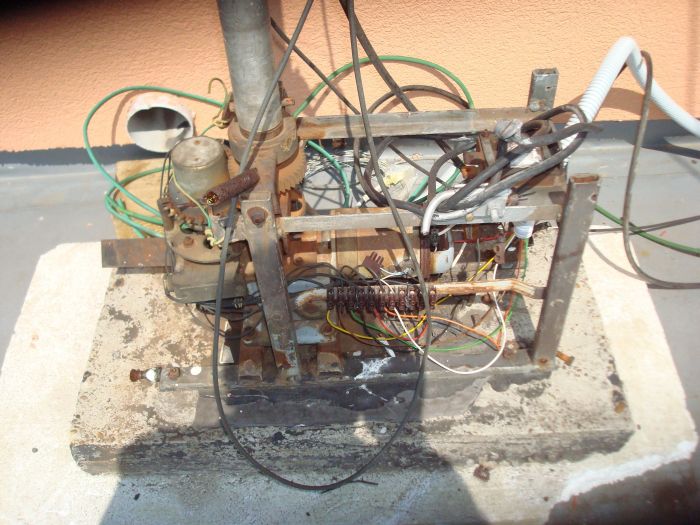

už si tróni na svojom mieste a v novom šate |
aj stožiar prešiel rekonštrukciou |

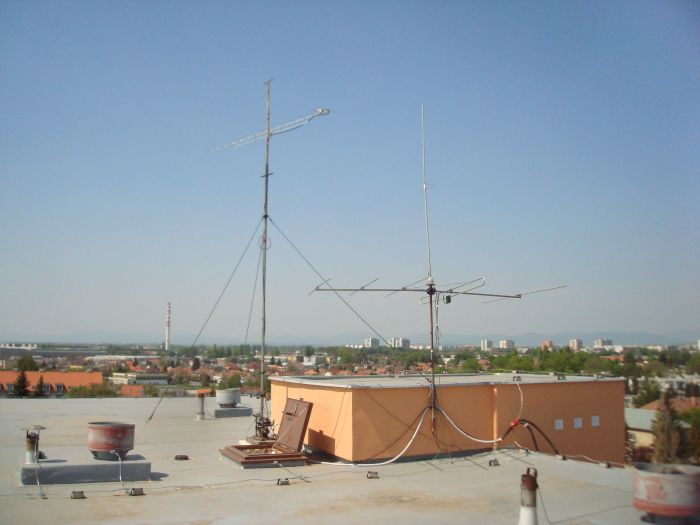

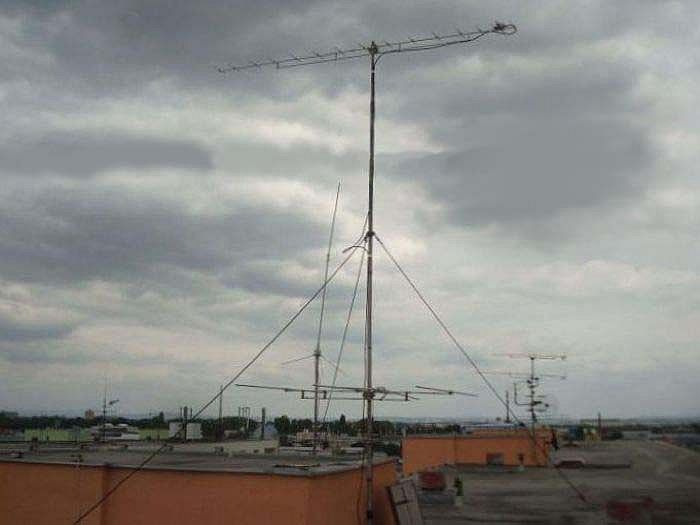

medzi lanami je anténa na 70 MHz /4 metre/ a pod ňou zavesená `krcka` na 144 MHz/2 metre/ |

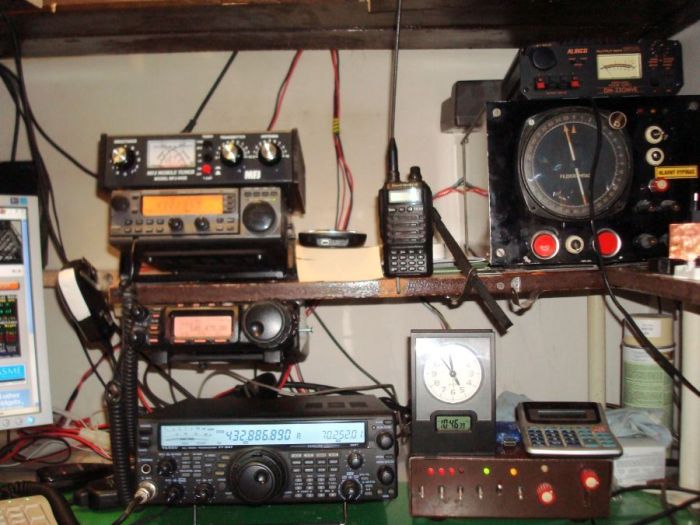

trucovňa |
